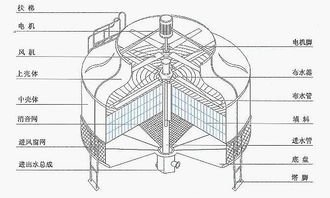

逆流式冷却塔的工作原理

逆流式冷却塔可将水冷却的一种装置。水在其内与流过的空气进行热交换、质交换，致使水温下降。

1、水在塔内填料中，水自上而下，空气自下而上，两者流向相反一种冷却塔。

2、逆流冷却塔热力性能好、分三个冷却段：

①布水器到填料顶这一空间，此段的水温较高，所以仍可将热量传给空气。

②填料水与空气热交换段。

③填料至集水池空间淋水段，水在此段被冷却称之为“尾效"。在我国北方水温可下降1-2℃。综上所述，逆流塔比横流塔在相同的情况下，填料体积小20%左右，逆流塔热交换过程更合理冷效高。

3、配水系统不易堵塞、淋水填料保持清洁不易老化、湿气回流小、防冻化冰措施更容易。多台可组合设计，冬季以所需的水温水量可合并单台运行或全部停开风机。

4、施工安装检修容易、费用低，常用在空调和工业大、中型冷却循环水中。

逆流式冷却塔施工安装要点

1)冷却塔安装过程中应注意防火，严禁在塔体及其邻近使用电焊(或气割)等明火，也不允许在场人员吸烟等。如动用明火，应采取相应的安全措施。

2)冷却塔基础应保持水平，要求支柱与基面垂直，各基面高差不超过±1mm。中心距允许差 为±2mm。

3)塔体拼装时，螺栓应对称紧固，不允许强行扭曲安装，拼装后不得漏水、漏气。

4)冷却塔塔脚与基础预埋钢板需直接定位焊接，预埋钢板应水平、牢固。

5)冷却塔零部件在运输、存放过程中，其上不允许压重物，不得暴晒，且注意明火。

6)冷却塔进、出水管及补充水管应单独设置管道支架，避免将管道重量传递塔体。

7)风机叶片应妥善保管，防止变形。电机及传动件应上油，在室内存放。

8)为避免杂物进入喷嘴、孔口，组装前应仔细清理。

9)冷却塔安装完毕后，应清理管道、填料表面、集水盘等污垢及塔内遗物，并进行系统洗。

10)风机组装要求(1)风机叶尖与风筒内壁径向间隙应保持均匀，其间隙为0.0075D(D 为风机直径),但小间隙不应小于8mm;(2) 叶片安装角度应一致;(3)风机接线盒应密封、防腐;引线须下弯，以防水、汽进入盒内;(4)检查风机转动是否平稳，声音是否正常，从塔顶往下看叶片应顺时针旋转;(5)试运转时，当电流超过额定电流时应立即停机，宜控制在0.90～0.95的额定值;(6)安装完成后，用油布覆盖风机，以防脏物进入和日晒雨淋。

逆流式冷却塔优缺点

优点：

1、 占地面积小，同体积效率较横流式稍高(水通过机械运动更加均匀的发散在散热鳍 片上提高了散热鳍片的单位散热效率)。

2、 能够产生较横流式更大的水温差。

缺点：

1、 内部机构复杂，内部旋转布水器容易发生故障，且发生故障后维修不方便。

2、 更容易产生藻类及淤泥，容易造成布水器的堵塞，对杀菌除藻要求更高。

3、 对加药的要求较高，内部除管线为金属外旋转机构等亦为金属件。

4、 水头压力要求较高，水泵配置要求高。

5、 效率衰减快，后续冷量的衰减速度较快。
